二叉平衡树的旋转问题

当出现不平衡时我们的想法是什么

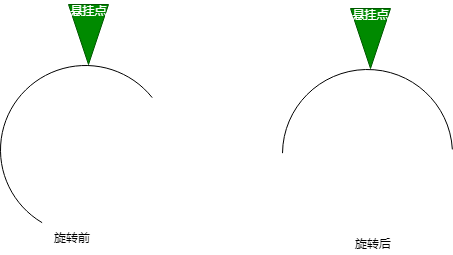

  1. 如图: 左边重, 如何让它保持平衡呢 ?


    简单, 左边重往右边旋转, 反之右边重往左边旋转

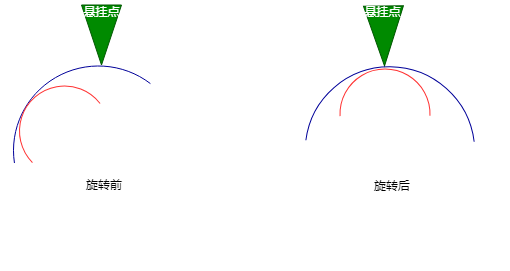

  2. 为了方便说明问题, 将环分用两种颜色标记为两部分

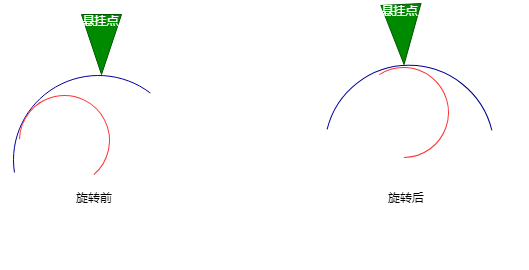

    那下面这种情况该如何平衡呢 ?


    按照前面的方法, 左边重往右边旋转. 咦, 怎么旋转后变成右边重了, 如何解决 ?

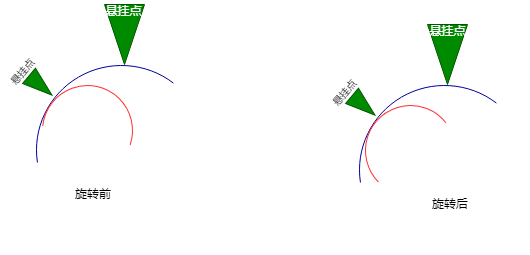

    1. 红线局部部分是右边重, 所以先想办法解决局部部分, 解决办法也很简单, 右边重往左边旋转


    2. 局部部分解决后, 再解决整体, 解决办法也很简单, 再向右旋转即可


  3. 蓝色弧失衡和红色弧失衡可以组合成四种失衡

    • 左左失衡

      只需要整体向右旋转即可

    • 右右失衡

      只需要整体向左旋转即可

    • 左右失衡

      先将局部向左旋转, 然后再将整体向右旋转

    • 右左失衡

      先将局部向右旋转, 然后再将整体向左旋转

旋转的具体实例

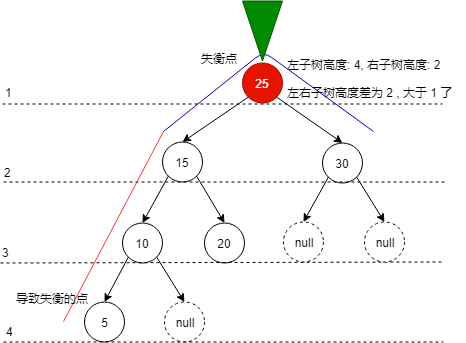

思想是有了, 但是上面的图很抽象, 对于真正的二叉树, 还要处理一些细节问题, 以左左失衡为例:

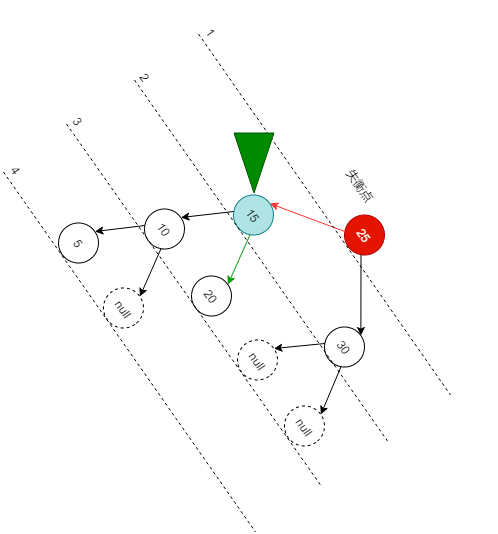

  1. 向右旋转


    旋转后以下问题需要解决

    • 根结点需要更新
    • 红色的边方向错误, 需要修改
    • 新的根结点有了三个孩子结点(绿色的边), 需要解决

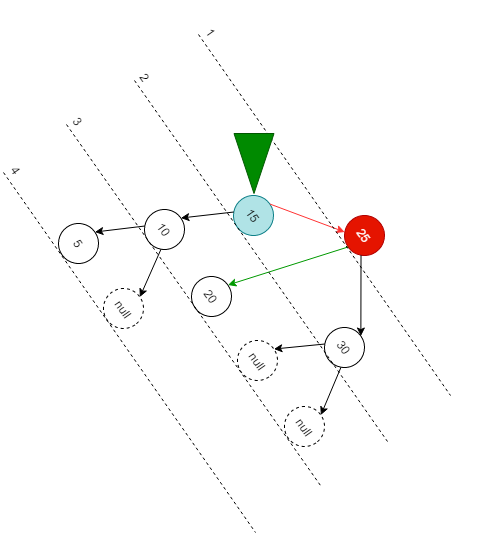

  2. 解决上述三个问题

    • 更新根结点

      这个问题不用处理, 因为使用递归算法, 每次递归结束要返回本次递归的根节点给上层, 只要把新的根结点返回去即可

    • 更新红色的边

      把新的根结点(结点 15)的右孩子设置为失衡结点(结点 25)即可

    • 解决新的根结点多了一个孩子结点

      分析一下, 旋转导致哪些结点产生了变化, 由图可看到, 只有失衡结点的左子结点(结点15)和失衡结点(结点25)的边指向产生了变化, 其他结点都没有变化

      总不能无缘无故将新的根结点的右孩子(结点20)挂到其他结点下吧, 如果其他结点原来就有孩子结点, 那也没有位置可以挂, 所以只能将其挂为失衡结点(结点25)的左孩子

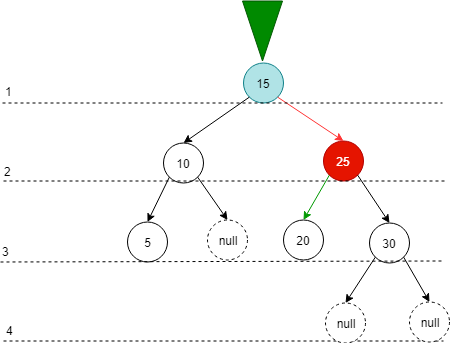

  3. 上图看的不够直观, 将其摆正

如何才能知道结点失衡了

给结点添加一个成员变量: 树的高度. 默认高度为 1

java
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
private class 结点 {

    public 键 _键;

    public 值 _值;

    public 结点 _左子结点;

    public 结点 _右子结点;

    public int _树的高度;

    public 结点(键 _键, 值 _值, 结点 _左子结点, 结点 _右子结点) {
        this._键 = _键;
        this._值 = _值;
        this._左子结点 = _左子结点;
        this._右子结点 = _右子结点;
        this._树的高度 = 1;
    }
}

当递归添加结点时, 添加完后, 递归更新每个结点的高度

java
1
2
3
4
_树或子树的根结点._树的高度 = Math.max(
    _获取树的高度(_树或子树的根结点._左子结点),
    _获取树的高度(_树或子树的根结点._右子结点)
) + 1;

知道每个结点高度后, 只要拿当前结点的左右孩子结点的高度相减, 绝对值大于 1 ,则说明树失衡了

如何判断是哪一种失衡

添加时有两种方式判断是那一种失衡, 而删除时只能方式一

  • 方式一

    java
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    int _平衡因子 = _获取平衡因子(_树或子树的根结点);

    if(_平衡因子 < -1 && _获取平衡因子(_树或子树的根结点._右子结点) <= 0){ //右右失衡

        return _右右失衡_左旋(_树或子树的根结点);

    }else if(_平衡因子 < -1 && _获取平衡因子(_树或子树的根结点._右子结点) >= 0){ //右左失衡

        return _右左失衡_先右旋失衡结点的右子结点_再左旋失衡结点(_树或子树的根结点);

    } else if(_平衡因子 > 1 && _获取平衡因子(_树或子树的根结点._左子结点) >= 0){ //左左失衡

        return _左左失衡_右旋(_树或子树的根结点);

    }else if(_平衡因子 > 1  &&  _获取平衡因子(_树或子树的根结点._左子结点) <= 0) { //左右失衡

        return _左右失衡_先左旋失衡结点左子结点_再右旋失衡结点(_树或子树的根结点);

    }

  • 方式二

    java
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    int _平衡因子 = _获取平衡因子(_树或子树的根结点);

            if(_平衡因子 < -1 && _键.compareTo(_树或子树的根结点._右子结点._键) > 0){ //右右失衡

                return _右右失衡_左旋(_树或子树的根结点);

            }else if(_平衡因子 < -1 && _键.compareTo(_树或子树的根结点._右子结点._键) < 0){ //右左失衡

                return _右左失衡_先右旋失衡结点的右子结点_再左旋失衡结点(_树或子树的根结点);

            } else if(_平衡因子 > 1 && _键.compareTo(_树或子树的根结点._左子结点._键) < 0){ //左左失衡

                return _左左失衡_右旋(_树或子树的根结点);

            }else if(_平衡因子 > 1  && _键.compareTo(_树或子树的根结点._左子结点._键) > 0) { //左右失衡

                return _左右失衡_先左旋失衡结点左子结点_再右旋失衡结点(_树或子树的根结点);

            }

代码实现

代码和普通二叉树的实现几乎一样, 除了递归添加和递归删除结点后, 要递归更新树的高度, 然后递归判断结点是否失衡以及是那一种失衡, 然后通过”旋转”算法调整失衡的结点

旋转算法如下

java
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
private  int _获取树的高度(结点 _树或子树根结点){
    //如果树是空，那么高度也就是0
    return _树或子树根结点 == null ? 0 : _树或子树根结点._树的高度;
}

private  int _获取平衡因子(结点 _树或子树根结点){
    //如果高度小于等于1，那么就是一个只有根节点或空树，是平衡树。
    if(_获取树的高度(_树或子树根结点) <= 1){
        return 0;
    }

    //计算左右子树高度差，绝对值小于等于1的就是平衡树
    return _获取树的高度(_树或子树根结点._左子结点) - _获取树的高度(_树或子树根结点._右子结点);
}

private 结点 _左左失衡_右旋(结点 _结点){

    结点 _旋转后的新根结点;

    _旋转后的新根结点 = _结点._左子结点;

    _结点._左子结点 =_旋转后的新根结点._右子结点;
    _旋转后的新根结点._右子结点 = _结点;

    _结点._树的高度 = Math.max(_获取树的高度(_结点._左子结点), _获取树的高度(_结点._右子结点))+1;
    _旋转后的新根结点._树的高度 = Math.max(_获取树的高度(_旋转后的新根结点._左子结点), _获取树的高度(_旋转后的新根结点._右子结点))+1;

    return _旋转后的新根结点;
}

private 结点 _右右失衡_左旋(结点 _结点){

    结点 _旋转后的新根结点;

    _旋转后的新根结点 = _结点._右子结点;

    _结点._右子结点 = _旋转后的新根结点._左子结点;
    _旋转后的新根结点._左子结点 = _结点;


    _结点._树的高度 = Math.max(_获取树的高度(_结点._左子结点), _获取树的高度(_结点._右子结点))+1;
    _旋转后的新根结点._树的高度 = Math.max(_获取树的高度(_旋转后的新根结点._左子结点), _获取树的高度(_旋转后的新根结点._右子结点))+1;

    return _旋转后的新根结点;
}

private 结点 _左右失衡_先左旋失衡结点左子结点_再右旋失衡结点(结点 _失衡结点){

    结点 _旋转后的新根结点;

    _失衡结点._左子结点 = _右右失衡_左旋(_失衡结点._左子结点);

    _旋转后的新根结点 = _左左失衡_右旋(_失衡结点);

    return _旋转后的新根结点;
}

private 结点 _右左失衡_先右旋失衡结点的右子结点_再左旋失衡结点(结点 _失衡结点){

    结点 _旋转后的新根结点;

    _失衡结点._右子结点 = _左左失衡_右旋(_失衡结点._右子结点);

    _旋转后的新根结点 = _右右失衡_左旋(_失衡结点);

    return _旋转后的新根结点;
}

添加结点代码如下

java
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
private 结点 _新添(结点 _树或子树的根结点, 键 _键, 值 _值) {

    //如果指定的树为空
    if (_树或子树的根结点 == null){
        _结点个数++;
        return new 结点(_键,_值, null,null);
    }

    //指定的树不空, 比较 新结点的键 和 指定树的根结点的键
    int _比较结果 = _键.compareTo(_树或子树的根结点._键);

    if (_比较结果 > 0){ //新结点的键 大于 指定数根节点的键

        _树或子树的根结点._右子结点 = _新添(_树或子树的根结点._右子结点,_键,_值); //递归放在右子树

    }else if(_比较结果 < 0){ //新结点的键 大于 指定数根节点的键

        _树或子树的根结点._左子结点 = _新添(_树或子树的根结点._左子结点,_键,_值);//递归放在左子树

    }else{ //新结点的键 等于 指定树根节点的键

        _树或子树的根结点._值 = _值; //则替换指定子树根结点的值为新的值

        return _树或子树的根结点;

    }

    _树或子树的根结点._树的高度 = Math.max(_获取树的高度(_树或子树的根结点._左子结点), _获取树的高度(_树或子树的根结点._右子结点))+1;

    int _平衡因子 = _获取平衡因子(_树或子树的根结点);

    if(_平衡因子 < -1 && _键.compareTo(_树或子树的根结点._右子结点._键) > 0){ //右右失衡

        return _右右失衡_左旋(_树或子树的根结点);

    }else if(_平衡因子 < -1 && _键.compareTo(_树或子树的根结点._右子结点._键) < 0){ //右左失衡

        return _右左失衡_先右旋失衡结点的右子结点_再左旋失衡结点(_树或子树的根结点);

    } else if(_平衡因子 > 1 && _键.compareTo(_树或子树的根结点._左子结点._键) < 0){ //左左失衡

        return _左左失衡_右旋(_树或子树的根结点);

    }else if(_平衡因子 > 1  && _键.compareTo(_树或子树的根结点._左子结点._键) > 0) { //左右失衡

        return _左右失衡_先左旋失衡结点左子结点_再右旋失衡结点(_树或子树的根结点);

    }

    return _树或子树的根结点;
}

删除结点代码如下

java
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
private 结点 _删除(结点 _树或子树的根结点, 键 _键) {

    if (_树或子树的根结点 == null){
        return null; //找完所有节点都没找到
    }


    int _比较结果 = _键.compareTo(_树或子树的根结点._键);
    if (_比较结果 > 0){

        _树或子树的根结点._右子结点 = _删除(_树或子树的根结点._右子结点,_键);//递归从右子树找

    }else if(_比较结果 < 0){

        _树或子树的根结点._左子结点 = _删除(_树或子树的根结点._左子结点,_键);//递归从左子树找

    }else{ // _比较结果 == 0 找到了

        //让 结点个数-1
        _结点个数--;


        // 情况一 没有右子树 拿左子树补位
        if (_树或子树的根结点._右子结点 == null){
            return _树或子树的根结点._左子结点;
        }

        // 情况二 没有左子树 拿右子树补位
        if (_树或子树的根结点._左子结点 == null){
            return _树或子树的根结点._右子结点;
        }


        // 情况三 既有右子树又有左子树 从右子树中找到一个最小键来 补位 被删除的结点

        // 右子树中的最小键结点就是右子树中: 最左下侧的结点 或 右子树的根节点, 找到它并删除它

        结点 _右子树中键最小的结点 = _树或子树的根结点._右子结点;
        结点 _右子树中键最小的结点的双亲节点 = _树或子树的根结点._右子结点;
        while(_右子树中键最小的结点的双亲节点._左子结点 != null){

            if (_右子树中键最小的结点的双亲节点._左子结点._左子结点 == null){ //找到最小键结点的双亲结点了

                _右子树中键最小的结点 = _右子树中键最小的结点的双亲节点._左子结点; //保存下来

                _右子树中键最小的结点的双亲节点._左子结点 = null; // 使双亲结点的左子结点指向空

            }else{

                _右子树中键最小的结点的双亲节点 = _右子树中键最小的结点的双亲节点._左子结点;

            }

        }

        // 更新指针指向

        _右子树中键最小的结点._左子结点 = _树或子树的根结点._左子结点;

        _右子树中键最小的结点._右子结点 = _树或子树的根结点._右子结点;

        _树或子树的根结点 = _右子树中键最小的结点;

    }

    _树或子树的根结点._树的高度 = Math.max(_获取树的高度(_树或子树的根结点._左子结点), _获取树的高度(_树或子树的根结点._右子结点))+1;

    int _平衡因子 = _获取平衡因子(_树或子树的根结点);

    if(_平衡因子 < -1 && _获取平衡因子(_树或子树的根结点._右子结点) <= 0){ //右右失衡

        return _右右失衡_左旋(_树或子树的根结点);

    }else if(_平衡因子 < -1 && _获取平衡因子(_树或子树的根结点._右子结点) >= 0){ //右左失衡

        return _右左失衡_先右旋失衡结点的右子结点_再左旋失衡结点(_树或子树的根结点);

    } else if(_平衡因子 > 1 && _获取平衡因子(_树或子树的根结点._左子结点) >= 0){ //左左失衡

        return _左左失衡_右旋(_树或子树的根结点);

    }else if(_平衡因子 > 1  &&  _获取平衡因子(_树或子树的根结点._左子结点) <= 0) { //左右失衡

        return _左右失衡_先左旋失衡结点左子结点_再右旋失衡结点(_树或子树的根结点);

    }

    return _树或子树的根结点;
}
